Hướng dẫn cài đặt tủ điều khiển xả khí XC1001-A

Trung tâm báo cháy 1 vùng Siemens XC1001A sử dụng cho hệ thống chữa cháy khí khu vực vừa và nhỏ.

– Được thiết kế cho 1 khu vực chữa cháy
– Thiết bị điều khiển khép kín bao gồm điều khiển phát hiện và chữa cháy
– Cơ sở điều khiển tích hợp để truyền từ xa
– Cũng có thể kết nối với hệ thống báo cháy
– Đối với van điện từ và thiết bị truyền động
– Tương thích với các đầu báo thông thường của Siemens
– 4 dòng phát hiện
– 4 đầu vào được giám sát
– 5 dòng điều khiển được giám sát
– 5 tiếp điểm không có điện áp
– 8 đầu ra trình điều khiển
– Điều khiển người dùng đơn giản với các nút cách ly/kiểm tra
– Quyền truy cập của người dùng bằng mã khóa với tùy chọn thay thế công tắc khóa
– Cấu hình tại chỗ dễ dàng
– Các chế độ kiểm tra hệ thống khác nhau
– Cơ sở hiệu chỉnh tự động cho các dòng điều khiển bộ truyền động
– Khả năng tích hợp cho nguồn điện khẩn cấp lên đến 30 h
– Pin 4.5 Ah (2 x 12 V)
– Phù hợp với EN12094 và EN54

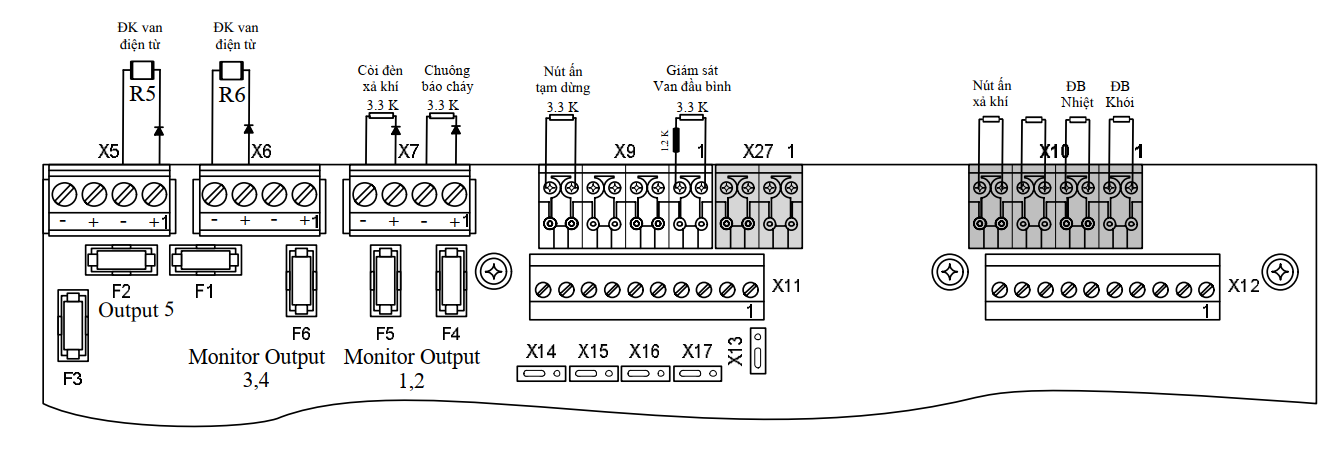

Đấu nối thiết bị tủ XC1001-A

Lập trình ngõ vào/ra

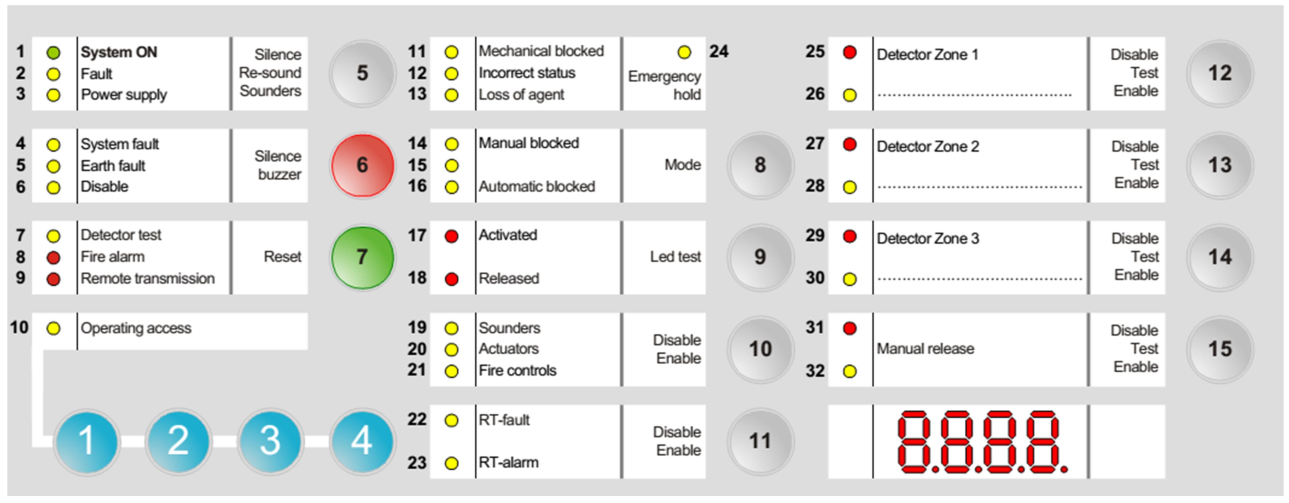

Bước 1: Truy cập level 2: Ấn phím 6 (Slince Buzzer), nhập 4233 để vào level 2 (đèn 10 sẽ sáng).
Bước 2: Truy cập vào lập trình: Ấn và giữ phím 6 đồng thời nhập 14242321
LED hiển thị : 2 số đầu là "STEP", 2 số sau là "OPTION".
Phím bấm: 6, 7 (lên/xuống) để chọn STEP; 8, 9 (lên/xuống) để chọn OPTION.
Bước 3: Lập trình theo thông số như sau:
1-60, 2-99, 3-99, 04-1, 5-6, 6-3, 7-1, 8-1, 9-1, 10-1, 11-4, 12-99, 13-1, 14-2, 15-30,
16-1, 17-1, 18-12, 19-16, 20-4, 21-7, 22-5, 23-6, 24-11, 25-15, 26-12, 27-13, 28-3, 29-3, 30-6,
31-3, 32-1, 33-1, 34-3, 35-1, 36-1, 37-2, 38-1, 39-1, 40-1, 41-1, 42-1, 43-2, 44-1, 45-1,
46-1, 47-3, 48-1, 49-12, 50-12, 51-12, 52-01, 53-01, 54-01, 55-01, 56-01, 57-01, 58-01, 59-01

Bước 4: Nhấn đồng thời phím 1 và 4 để lưu cài đặt.

Bước 5: Sau khi cài đặt cần Calibration hệ thống.
Để tủ ở mức level 2 (đèn 10 sáng).
Nhập 214323 sau đó giữ phím 10 cho đến khi đèn LED hiển thị tắt.
